搖擺篩

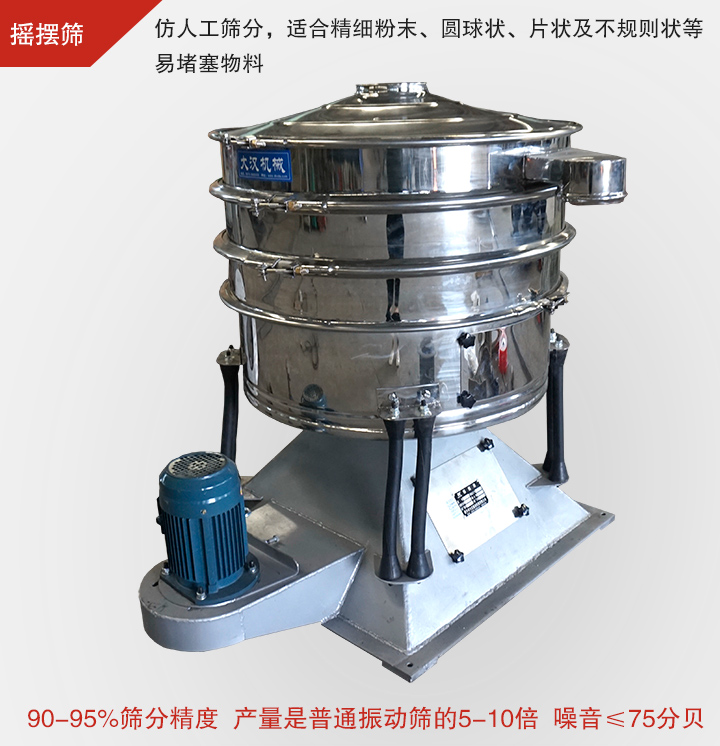

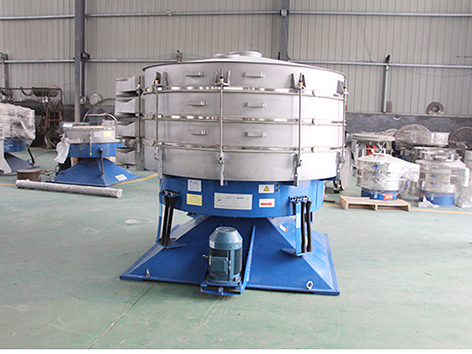

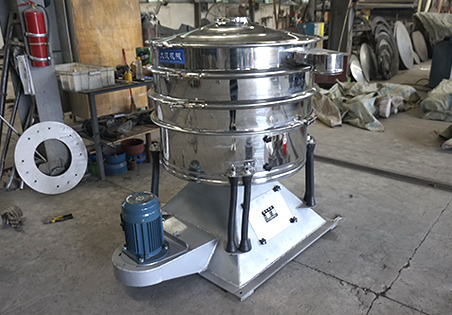

搖擺篩簡介

搖擺篩是一種大程度上模擬人工篩分運動的振動篩，就是模擬人工篩分的振動篩。適合篩分各類物料，包括精細、超細的粉末物料等，在篩分精度、效率、篩網壽命等各項指標是常規圓篩的5-10倍。

搖擺篩的原理實際上是機械的模擬人類的手篩，物料從幾乎水平運動的篩體中心進料，沿螺旋曲線向外圍發散，可篩分5個粒度，篩體直徑600mm~2600mm，對于單一分級的產品，可以幫助您在同一臺篩子上獲得雙倍甚至更高的產能，特別適合圓形狀、圓柱狀、片狀或規則形狀易堵網且需要精密篩分的物料。

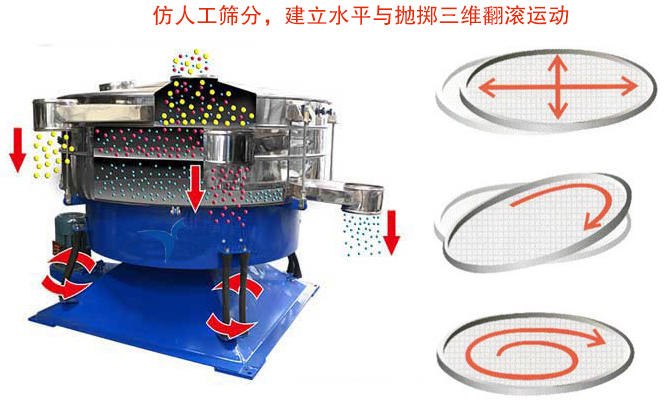

搖擺篩工作原理

搖擺篩模仿人工篩分，物料在篩面上呈漸開線螺旋運動，篩分物料從中心向周邊均勻分布在整個表面，徑向傾斜使篩分物料從中心向外運動，切向傾斜使物料呈圓形運動，從而實現螺旋運動，細顆粒從中心通過，粗顆粒向外移動并從出口排出。

搖擺篩技術參數

型 號	直徑 （mm）	篩面面積 （m²）	入料粒度 (mm)	篩分粒度 (mm)	處理能力 （t/h）	振幅 ((mm)	電機功率 （kW）
YBS800	800	0.29	≤25	0.073-3	6-10	5-8	0.75
YBS1000	1000	0.71			8-15		1.5
YBS1200	1200	1.11			15-30		2.2
YBS1600	1600	1.83			25-40		3
YBS2000	2000	2.62			30-50		4
YBS2500	2500	4.61			40-60		5.5

搖擺篩結構示意圖

搖擺篩特點

1、有效的模仿人工篩分的動作和過程，物料在篩面呈現漸開的螺旋運動，與物料接觸，篩分精度可達到90-95%。

2、高達5倍的單位面積產出，到6級分離。

3、搖擺篩是輕微的橢圓搖擺運動，不存在高速振動，不會破壞物料的形狀，大大提高了物料的成品率。

4、使用高耐磨彈力球、超音波等高效清網裝置系統，滾刷設計，有效解決大部分物料品種篩孔堵塞問題。

5、運動振幅速度比普通的篩分設備低4.5倍，設備零件使用壽命大大提高，特別是篩網壽命是普通設備3-10倍，維護成本極低。

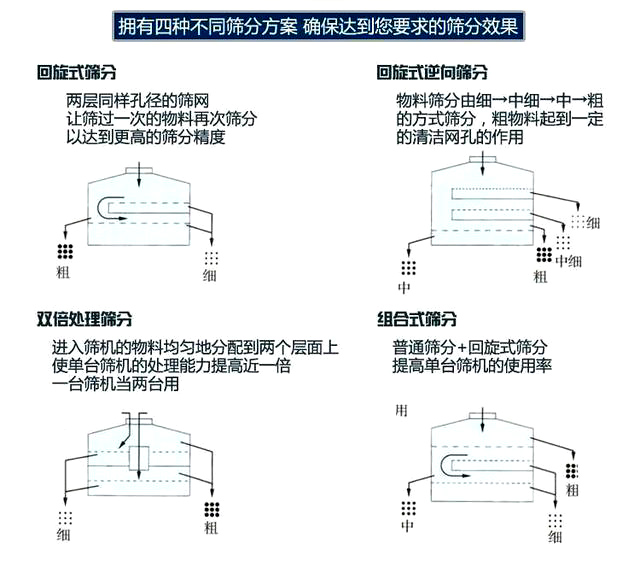

搖擺篩篩分方式

1、回旋式篩分:兩層同樣孔徑的篩網，讓篩過一次的物料再次篩分，以達到更高的篩分精度。

2、回旋式逆向篩分:物料篩分由細→中細→中→粗的方式篩分，粗物料起到一定的清潔網孔的作用。

3、雙倍處理篩分:進入篩機的物料均勻地分配到兩個層面上，使單臺篩機的處理能力提高近一倍，一臺篩機當兩臺用。

4、組合式篩分:普通篩分+回旋式篩分，提高單臺篩機的使用率。

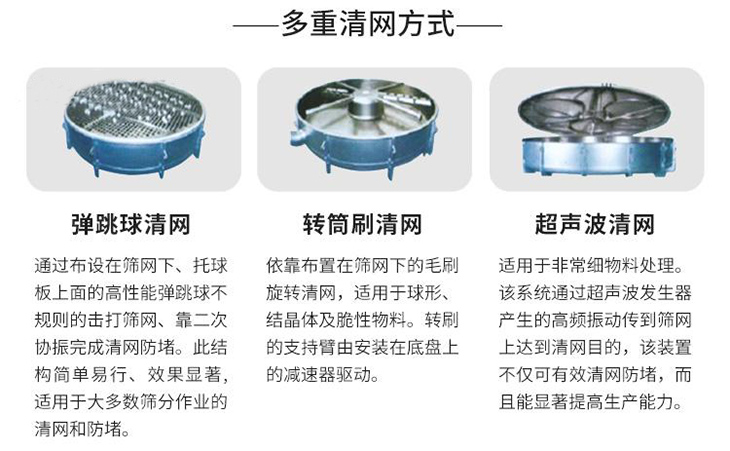

搖擺篩清網方式

1、彈跳球清潔：通過不斷撞擊篩網，使物料能夠順暢的篩分，減少網孔堵塞，適用于大多數顆粒物料。

2、轉筒刷清潔：轉筒刷由安裝在基底盤上的減速齒驅動，在篩網下旋轉刷網，清潔物料，適用于球形、結晶及脆性物料的篩分。

3、超聲波清潔：高頻率超聲波被傳輸?shù)胶Y網上，既清潔了篩網，又提高了產量，適用于大多精細的、大產量的、難篩分的物料。

搖擺篩和振動篩區別

1、篩分原理

搖擺篩是模仿人工篩分，物料在篩面做非線性的三維運動，既有圓周運動，又有上拋弧運動，從而達到篩分的目的；而振動篩是直立式電機驅動，物料運動由振動電機的旋轉運動轉化為水平、傾斜、垂直的三次元運動，而達到篩分的目的。

2、篩分效率、精度

對于普通的粗物料，振動篩與搖擺篩產量基本相同，篩分500目物料來說，搖擺篩的產量則大大高于旋振篩，搖擺篩是振動篩的5--10倍；另外普通振動篩網架上只裝彈跳球，對于圓柱狀、片狀物料篩分效果不太理想，而搖擺篩的篩分效率高達90%-99%，使用彈跳球、超聲波等清網裝置系統，篩孔不會堵塞篩分精度更高。

3、對物料的影響

振動篩是通過高速振動原理來篩分物料，正是因為高速振動的原因，會對物料有一定程度上的損害；而搖擺篩是輕微的橢圓搖擺運動，仿人工手搖篩分，對物料影響很小，不會破壞物料形狀，對物料的損害比較小。

3、維修率和使用壽命

振動篩使用的是高速振動原理，振動對機械有著很大的破壞性，時間久了容易產生振裂、變形、篩網破損現象；而搖擺篩采用的是低轉速搖擺原理保證了設備的使用壽命，維修成本相對較低。

搖擺篩使用行業

搖擺篩優良的性能和功能的強大，它被廣泛應用于多個行業。在礦業、鑄造、磨料、建材、水泥、冶金、橡膠、飼料、化肥、糖鹽業、再生行業都被大量使用。

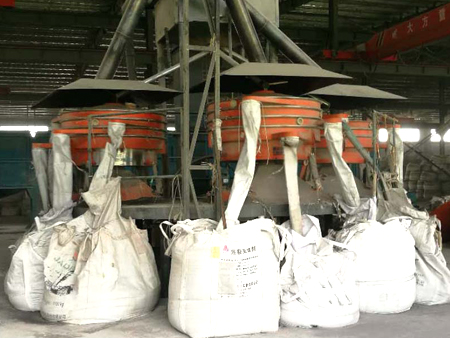

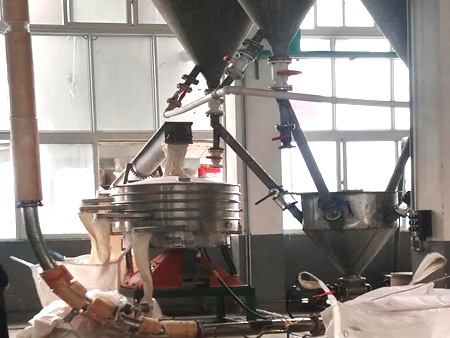

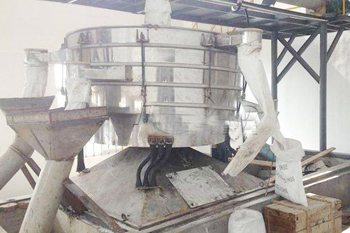

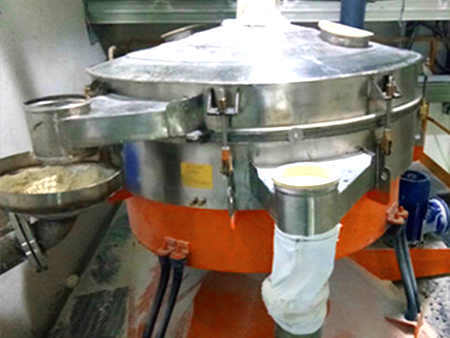

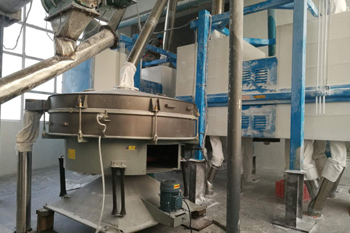

搖擺篩使用現場圖

•
  篩分玉米淀粉
•
  篩分食鹽
•
  篩分合金粉
•
  篩分鋁粉
•
  篩分面粉
•

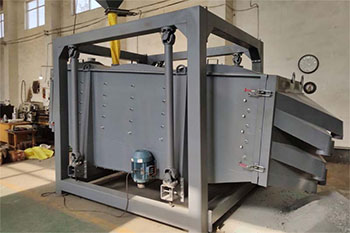

  機制砂篩分現場
•
  篩分樹脂
•
  篩分化肥

搖擺篩多少錢一臺

大漢搖擺篩價格：4600-38500元/臺

由于受搖擺篩型號、材質、層數、設計等不同因素影響，其價格會有所波動，具體價格需要結合您的篩分要求給您推薦合適的型號，方可詳細報價，詳情可咨詢大漢在線客服。
